? ? ? ?LC型立式長軸泵是長軸泵專業廠家“湖南天宏泵業”技術團隊在吸收了國內外立式長軸泵設計和制造先進經驗，為適應國內為適應國內市場需求研制的一款高效節能型立式長軸泵。該產品市場應用已經十分成熟，可以用來輸送55℃以下的清水、雨水、氧化鐵皮水、污水、具有腐蝕性的工業廢水、海水等液體；經過特殊設計后可輸送90℃的液體，我公司做為國內少有的專注于立式長軸泵研發制造的廠家之一，生產的LC型立式長軸泵質量可靠、運行穩定，操作簡單，廣泛用于自來水公司、污水處理廠、電廠、鋼鐵廠、礦山等工礦企業，以及市政給排水、農田灌溉、防洪排澇等工程。
?
LC型立式長軸泵性能范圍:
流量：85~5600m3/h；
揚程：10~100.8m。
產品材質：HT200,Q235-A,45,2Cr13等
產品流量：85~5600m3/h
產品揚程：10~100.8m
輸送溫度：55℃ (高于55 ℃ 時請申明)
密封形式：填料密封

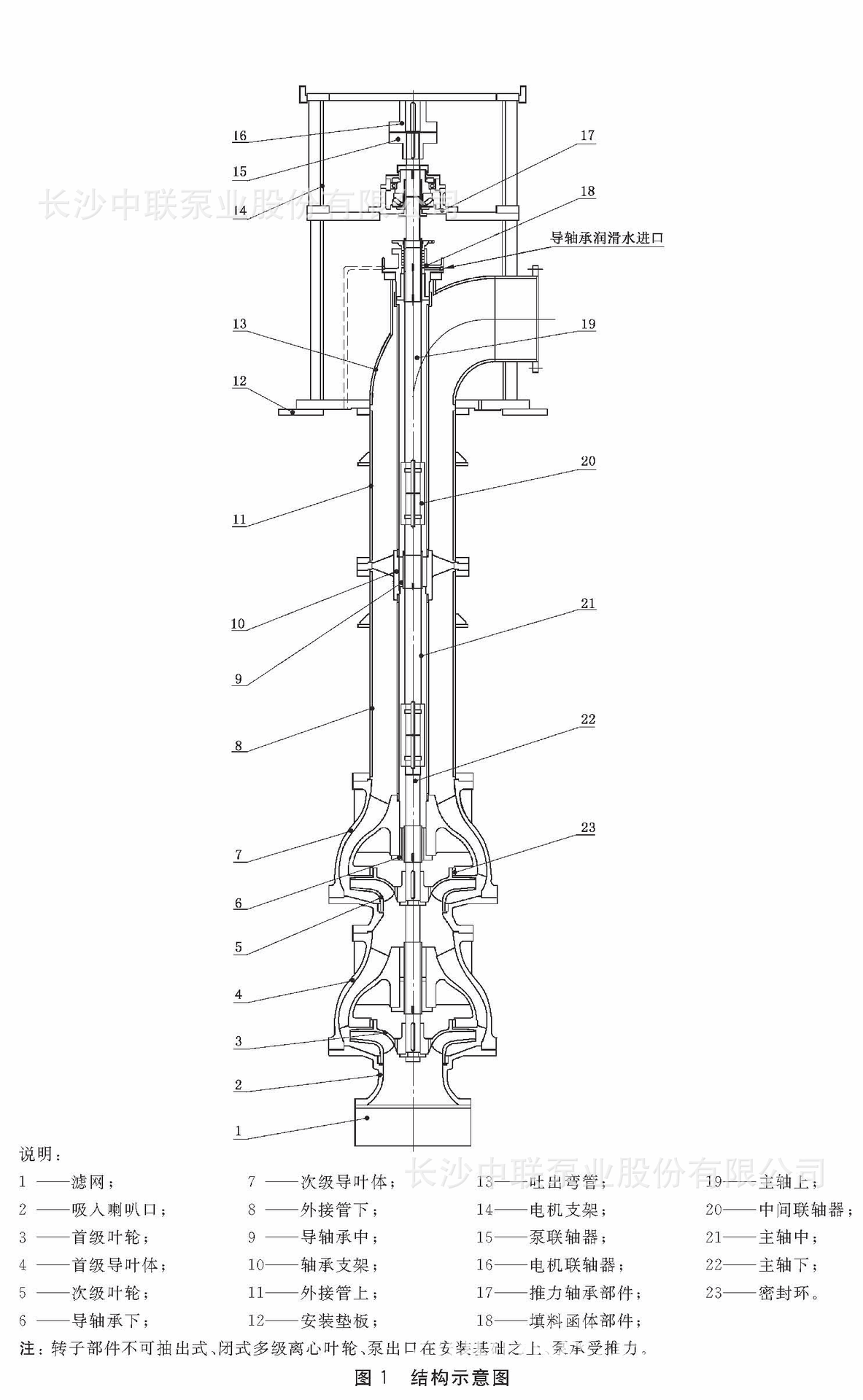

LC型立式長軸泵結構圖與設計亮點：
? ? ? ?LC型立式長軸泵的吸入口垂直向下，出口水平，免抽真空啟動，單基礎安裝，水泵和電機直聯，基礎占地面積小；從電機端俯視，水泵轉子部件逆時針方向旋轉，主要特點有：
? ? ? ?1、用水力設計軟件優化設計，性能優越，并充分考慮了葉輪、導葉體的抗磨蝕性能，使葉輪、導葉體等零件的壽命大大提高；產品運行平穩、安全可靠、高效節能。
? ? ? ?2、LC型節能立式長軸泵進口裝有濾網，開孔大小適當，既有效地防止大顆粒雜質進入泵內損壞水泵，同時又極大限度地減少了進口損失，提高了水泵效率。
? ? ? ?3、LC型節能立式長軸泵的葉輪采用平衡孔平衡軸向力，葉輪前后蓋板均設有可更換的密封環，保護葉輪及導葉體。
? ? ? ?4、LC型節能立式長軸泵轉子部件包含葉輪、葉輪軸、中間軸、上軸、聯軸器、調整螺母等零件。
? ? ? ?5、LC型節能立式長軸泵中間軸、揚水管和護管為多節，軸采用螺紋聯軸器或者套筒聯軸器聯接；揚水管數量可根據用戶需要增減，適應不同的液下深度。葉輪和導葉體可以為單級，也可以為多級，適應不同的揚程要求。
? ? ? ?6、單根軸的長度合理，剛度足夠。
? ? ? ?7、LC型立式長軸泵揚水管采用法蘭聯接，相鄰2節揚水管之間有導軸承體。導軸承體和導葉體上均裝有導軸承，導軸承采用聚四氟乙烯或賽龍或丁腈橡膠材料。護管用于保護軸和導軸承，當輸送清水時，可取消護管，導軸承不必外接冷卻潤滑水；輸送污水時，必須安裝護管，導軸承必須外接冷卻潤滑水（水泵帶自閉式密封系統，水泵停機后，自閉式密封系統可防止污水進入導軸承）。
? ? ? ?8、LC型立式長軸泵的殘余軸向力和轉子部件的重量可由電機支座內的推力軸承承受或者帶推力軸承的電機承受。推力軸承采用潤滑脂潤滑（又稱干油潤滑）或者潤滑油潤滑（又稱稀油潤滑）。
? ? ? ?9、LC型立式長軸泵的軸封為填料密封，軸封及導軸承處裝有可更換的軸套，以保護軸。葉輪的軸向位置由推力軸承部件上端或者泵聯軸器內的調整螺母來調整，十分方便。
? ? ? ?10、LC型立式長軸泵出口直徑為φ100和φ150的立式長軸泵僅用于輸送常溫清水，不帶護管，導軸承不需外接潤滑水潤滑；如用戶需要φ100和φ150口徑帶護管的立式長軸泵，本公司可另外提供技術方案。
?
?
3、選型說明：
1、LC型立式長軸泵的性能參見性能參數表，表中所列參數為一個大氣壓下常溫清水不含揚水管和濾網的試驗性能；計算裝置揚程時，揚水管和濾網的損失按每5m損失1m估算。
2、電機系按γ≤1100kg/M3配置。YLS系6kV電機，根據需要可配10kV電機。
3、訂貨時需注明水泵的型號、性能參數、液體種類（見“主要零件材質表” ）、主要零件的材質、液下深度L、是否帶護管等；輸送污水時，還需提供污水顆粒的最大尺寸以及污水比重。
4、輸送液體的溫度大于55℃時須注明。
?
LC型立式長軸泵主要零件材料概覽
?
LC型立式長軸泵性能范圍:
流量：85~5600m3/h；
揚程：10~100.8m。
產品材質：HT200,Q235-A,45,2Cr13等
產品流量：85~5600m3/h
產品揚程：10~100.8m
輸送溫度：55℃ (高于55 ℃ 時請申明)
密封形式：填料密封/機械密封
?
LC型立式長軸泵型號參數(點擊可獲取詳細參數信息)
1、嚴格按照合同要求，提供符合設計標準，質量合格的產品。
2、嚴格檢查和控制原材料、原器件、配套件的進廠質量。
3、保證所供設備加工工藝完善、檢測手段完備。產品絕不帶缺陷出廠。
4、對涉及分包商的供貨、質量、設備性能、技術接口、服務等方面問題全部責任。按合同規定的關鍵部件必須符合有關資質的要求，并經需方認可。
5、按合同規定向監造單位提供有關部門標準和圖紙，并為監造提供方便并對監造設備的停工待檢部位提前7天通知需方及監造代表，需方所派監造是督促我方按標準生產合格產品，但并不減我方的一切質量責任。
6、對設備制造過程中出現的質量缺陷及時向需方和監造代表通報、不隱瞞。若設備缺陷超過合同規定的標準，供方無條件更換。在安裝和試運行過程中，設備出現質量問題，先處理問題，再分清責任，一切以滿足工程進度需要為準則。
7、為所供的設備在制造、運輸、裝卸過程中投保，—旦發生意外，我方將按需要對所供設備盡快進行免費更換、修理，直到需方滿意為止。
8、在開箱過程中如發現缺件及其他原因引起的零部件丟失，我方負責盡快免費補齊所缺零部件。在設備的安裝、調試過程中以及今后在設備運行中發現的質量問題，如屬我方原 因，我方承擔責任。
9、按時向需方提供按合同規定的全部技術資料和圖紙。有義務在必要時邀請需方參與我方的技術設計審核。
10、按需方要求的時間到現場進行技術服務，指導需方按我方的技術資料和圖紙的要求進行安裝、試運行及試生產。
11、對于需方先購的與合同設備有關的配套設備，我方主動提供滿足設備接口要求的技術條件和資料。
12、嚴格執行供需雙方就有關問題召開會議的紀要或協議。
13、按合同規定免費為需方舉辦有關設備安裝、調試、使用、維護技術的業務培訓班。
14、加強售前、售中、售后服務，把“24小時服務”、“超前服務”、“全過程服務”、 “終身服務”貫徹在產品制造、安裝、調試、大修的全過程。
15、接到需方反映的質量問題信息后，在24小時之內作出答復或派出服務人員，盡快到達現場，做到用戶對質量不滿意，服務不停止。
16、免費為產品提供終身維護，凡我廠用戶，均建立了詳盡的用戶檔案，我廠售后服務。人員實行定期回訪，巡視制度，指導用戶的日常維護，及時指出并解決可能出現的故障。
17、隨時滿足需方對備品備件的要求，終身為用戶提供質優價廉的零配件。
18、在全國各地設有辦事處，方便快捷地滿足用戶各種售后要求。
